가스식 누수탐지의 원리와 활용 사례 – 미세 누수도 잡는다
가스식(추적가스) 누수탐지는 배관에 특수 가스를 주입하고, 가스가 누출되는 지점을 감지하여 누수 위치를 찾는 첨단 기술입니다. 청음식이나 열화상으로 발견하기 어려운 미세 누수까지 탐지할 수 있어 최후의 수단으로 자주 사용됩니다.
가스식 누수탐지는 배관에 질소·수소 혼합 가스를 주입한 뒤, 가스가 누출되는 지점을 감지기로 찾는 첨단 기술입니다. 청음식이나 열화상으로 발견하기 어려운 미세 누수까지 탐지할 수 있어, 다른 방법으로 원인을 찾지 못한 경우 최종 수단으로 사용됩니다.
가스식 탐지의 작동 원리
- 탐지할 배관의 물을 빼고 밀폐합니다
- 배관에 추적 가스(질소+수소 혼합 또는 헬륨)를 주입합니다
- 가스는 누수 지점의 미세 틈새를 통해 바닥이나 벽면으로 확산됩니다
- 바닥 표면에서 가스 탐지 센서로 가스 농도를 측정합니다
- 가스 농도가 가장 높은 지점이 누수 위치입니다
가스식 탐지의 장점
- 초미세 누수도 감지 가능 (청음식으로 안 되는 수준)
- 소음 환경에 영향을 받지 않음
- PVC, PE 등 모든 재질의 배관에 적용 가능
- 난방 배관처럼 수압이 낮은 배관에도 효과적
- 비파괴 방식으로 건물 손상 없음
실제 활용 사례
사례 1: 아파트 난방 배관 미세 누수
보일러 압력이 일주일에 0.2bar씩 느리게 떨어지는 경우. 열화상과 청음식으로는 지점 특정 불가. 가스 주입 후 거실 바닥 특정 지점에서 가스 감지 → 해당 부분만 개구하여 엑셀파이프 접합부 불량 확인 및 수리.
사례 2: 옥상 방수 침투 경로 추적

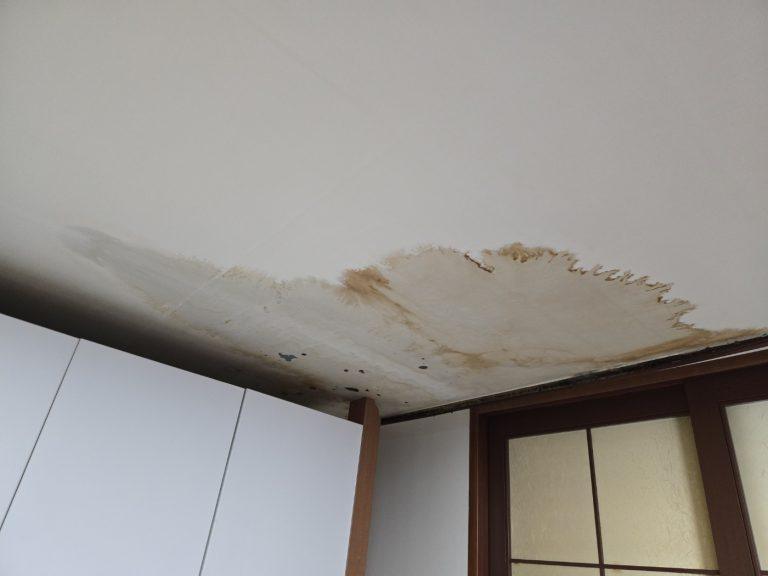

옥상 누수가 1층 아래 천장에서 발견되었지만 정확한 침투 경로를 모르는 경우. 의심 부위에 가스 주입 후 실내에서 가스 출현 지점 추적 → 균열 경로를 정확히 특정.
가스식 탐지의 한계
- 배관 내 물을 빼야 하므로 사전 준비 필요
- 다른 방법보다 비용이 높음
- 바닥 마감재가 가스를 차단하는 경우 정확도 저하
탐지 방법별 비교와 선택 기준
누수탐지 장비는 각각 장단점이 있으며, 현장 상황에 따라 최적의 장비를 선택하는 것이 정확한 진단의 핵심입니다.
| 탐지 방법 | 최적 상황 | 정확도 | 비용 |
|---|---|---|---|
| 청음식 | 수압 배관 누수 | 높음 | 중간 |
| 열화상 카메라 | 온수/난방 배관 | 높음 | 중간 |
| 가스식 | 미세 누수, 저압 배관 | 매우 높음 | 높음 |
| 내시경 | 배관 내부 상태 확인 | 직접 확인 | 중간 |
누수종결은 17년간의 경험을 통해, 현장 도착 후 유안검사와 수압 테스트로 누수 범위를 좋혀가며 필요한 장비를 순차적으로 투입합니다. 처음부터 가스식을 사용하는 것이 아니라, 기본 탐지로 범위를 좋히고 최종 확인 단계에서 가스식을 활용하는 것이 비용 대비 가장 효과적입니다.
가스식 탐지 비용 안내
가스식 탐지는 추적 가스 비용이 추가되어 일반 탐지보다 10~20만원 정도 비용이 높을 수 있습니다. 하지만 다른 방법으로 찾지 못한 누수를 정확히 찾아냈을 때의 수리비 절감 효과(불필요한 바닥 철거 방지)를 고려하면 오히려 경제적입니다.
참고 자료
- 국가기술표준원(KATS) — KS B 6211 가스 누설 검지기 시험 방법 표준
- 국민재난안전포털 — 가스 배관 안전관리 및 누출 탐지 기술 안내
- 한국가스안전공사 — 트레이서 가스(헬륨·수소 혼합) 기반 비파괴 배관 누설 검사 기술 가이드
